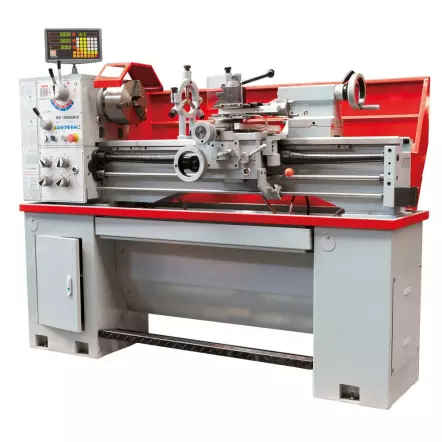

ED1000GDIG - Tour à métaux à affichage Numérique - Entre-pointes 1000 mm - 400V - 2100 W

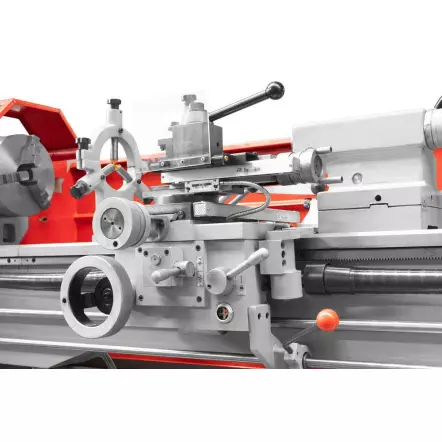

Tour à métaux professionnel avec distance entre pointes 1000 mm, le ED1000GDIG est une machine lourde et massive pour les travaux d'envergure. Equipé d'un panneau de contrôle à affichage digital.
Caractéristiques principales du tour à métaux
- Arbre de transmission ;
- Tour à vis sans fin et à tige d'alimentation à la pointe de la technologie, avec une valeur particulièrement durable dans le temps ;
- Idéal pour une utilisation dans les secteurs nécessitant de la polyvalence comme les ateliers de maintenance et de fabrication, les salles d'outillage ou à des fins de formation dans les écoles ;
- Alésage de broche exceptionnellement large (Ø 52 mm) pour le traitement de grands diamètres d'arbre ;
- Le frein à pied électromagnétique garantit une sécurité de travail maximale ;
- Guides de lit prismatiques trempés par induction et rectifiés avec précision en fonte stabilisée, garantissant une grande longévité ;
- Le lit amovible permet l'usinage de pièces de diamètre jusqu'à 474 mm ;
- Les engrenages de coupe de précision et le banc de machine en fonte à absorbtion des vibrations garantissent une précision de rotation élevée ;
- Les engrenages et les broches sont trempés, rectifiés et fonctionnent dans un bain d'huile ;
- Broche principale équilibrée dynamiquement montée dans des roulements de précision, centricité élevée de la broche (<0,009 mm) ;
- Changement de vitesse simple et rapide via l'arbre de transmission ;
- Nez de broche Camlock D1-5 DIN 55029 ;
- Poupée mobile réglable (+/- 5 mm) pour le tournage conique ;
- Tous les guides sont facilement réglables via des rebords en V ;
- La poupée mobile peut être ajustée de +/- 5 mm pour le tournage conique.

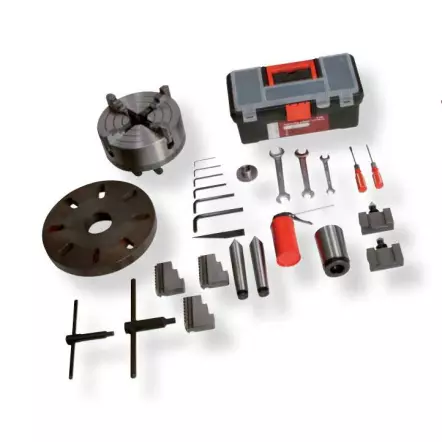

Accessoires livrés avec le tour
- Mandrin 3 mors Ø 200 mm
- Mandrin indépendant 4 mors Ø 200 mm
- Plateau de broche Ø 250 mm
- 2 x pointes fixes CM4
- Douille de réduction CM6/4
- Lunette fixe
- Lunette à suivre
- Lampe de travail halogène
- Dispositif de refroidissement
- Frein de broche
- Kit de pignons de rechange
- Carter arrière
SPECIFICATIONS TECHNIQUES | |
|---|---|
| Tension moteur | 400 V |
| Puissance moteur absorbée S1 | 1500 W |
| Puissance moteur restituée S6 | 2100 W |
| Dimensions totales en mm (L x l x h) | 1830 x 760 x 1330 mm |
| Distance entre pointes | 1000 mm |
| Largeur x hauteur du banc | 187 x 305 mm |
| Hauteur de pointes | 180 mm |
| Diamètre maximum au-dessus du chariot | ø198 mm |
| Diamètre maximum sous le banc | ø470 mm |
| Alésage de la broche | ø52 mm |
| Cône morse de la broche | MK6 |
| Cône morse de la poupée mobile | MK4 |
| Plage de vitesses | 70 - 1900 tours / minute |
| Course longitudinale du chariot | 810 mm |
| Course transversale du chariot | 190 mm |
| Course du chariot supérieur | 88 mm |
| Capacité maximum de la tourelle | 20 x 20 mm |
| Attache de la broche | D1-5 DIN 55029 |
| Avance transversale | 0,022 - 0,298 mm / U |
| Avance longitudinale | 0,078 - 1,044 mm / U |
| Course du fourreau de la poupée mobile | 100 mm |
| Plage de filetage métrique (32) | 0,45 - 10,0 mm |
| Plage de filetage en pouces (20) | 2,25 - 40 TPI |
| Poids Net / Brut | 630 kg / 680 kg |
| Dimensions de l'emballage (L x l x h) | 1940 x 760 x 1520 mm |
