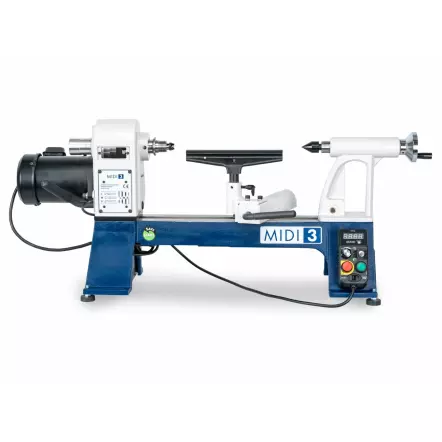

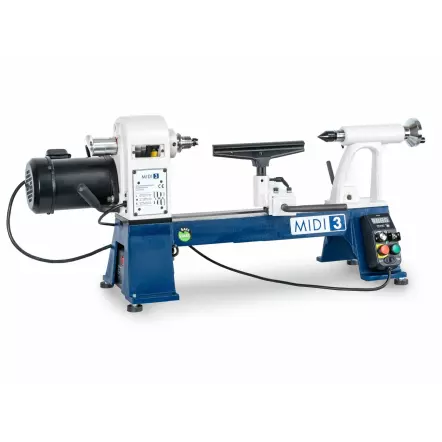

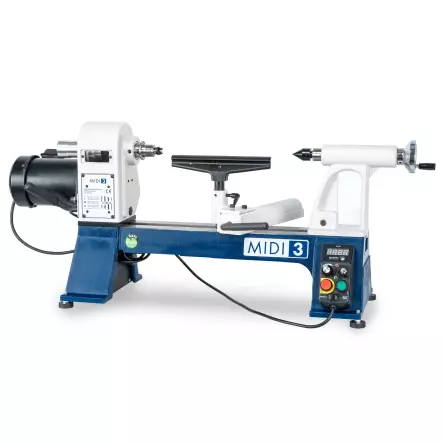

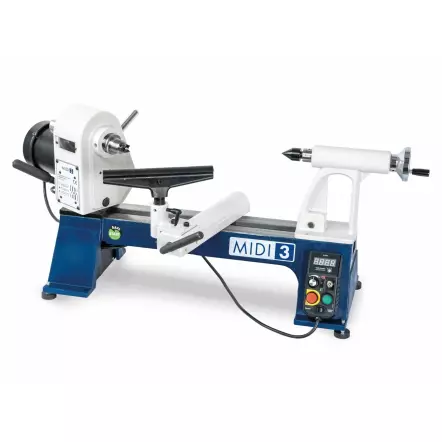

MIDI 3 - Tour à bois avec poupée orientable à 360° - Entre-pointes 400 mm - 735 W
Le MIDI 3 est le tout dernier modèle de la gamme MIDI Drechselmeister, proposant des capacités intermédiaires entre le MIDI-2 PLUS et le MIDI-PRO. Évolution du MIDI-2 PLUS, il possède un banc de grande largeur de 30 cm, mais offre plusieurs fonctionnalités supplémentaires !
Grâce à sa poupée principale pivotante et son gabarit très compact, il se distingue des nombreux autres modèles du marché, tout comme le reste des tours Drechselmeister.
Caractéristiques du tour à bois MIDI 3

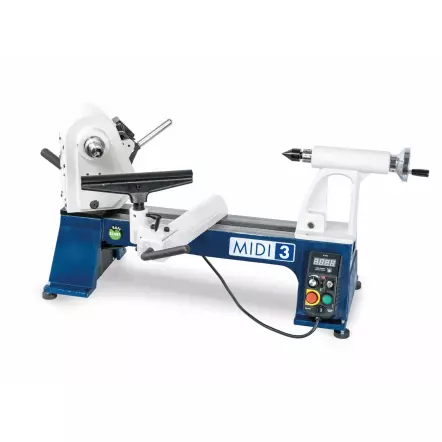

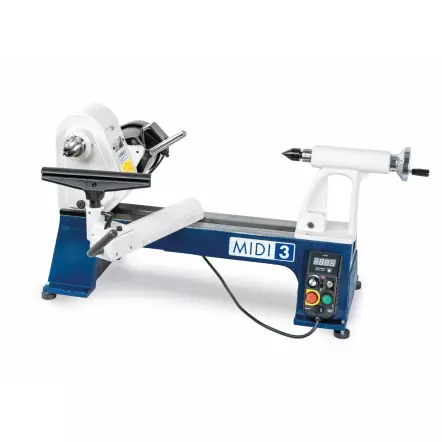

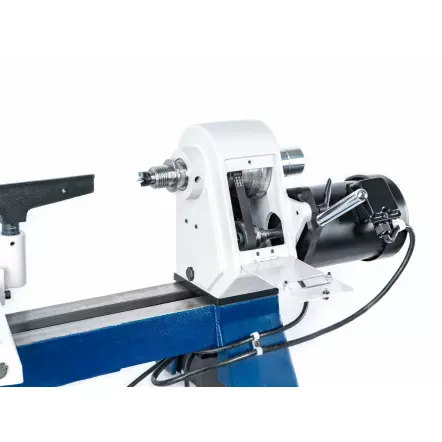

- Poupée principale pivotante, qui permet d'étendre le diamètre de tournage en s'affranchissant de la hauteur limitée au-dessus du banc ;
- Équipé d'un variateur de fréquence avec fonction SAFE-START empêchant tout démarrage accidentel à grande vitesse (pour démarrer la machine, le sélecteur de vitesse doit toujours être sur la position « 0 ».) ; la fonction SAFE-START peut être désactivée, par exemple lorsque vous tournez des stylos et que la machine est fréquemment allumée et éteinte, et conserve la vitesse précédemment réglée ;

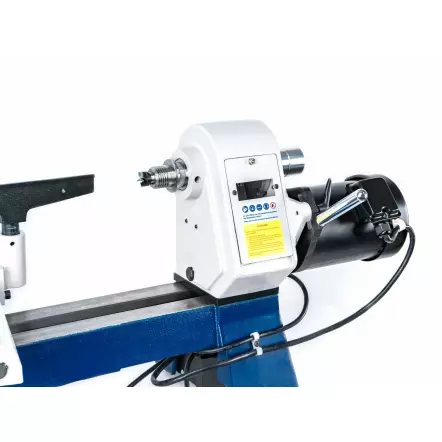

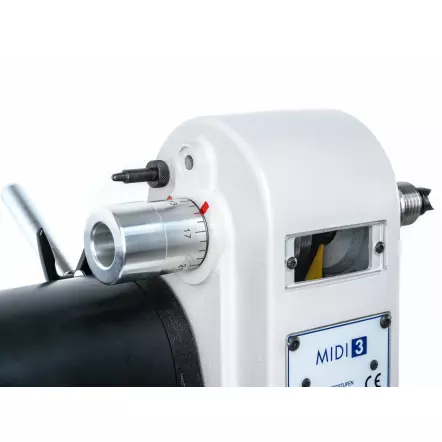

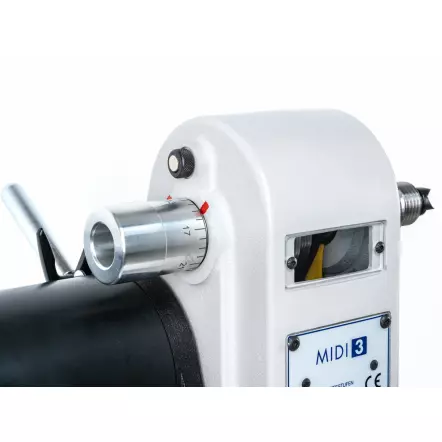

- Le MIDI3 peut être utilisé par des tourneurs gauchers** : grâce à une fenêtre de visualisation de la courroie à l'arrière de la poupée principale, d'un système de verrouillage de broche, une échelle de mesure contre-pointe et des pièces réglables comme la base du support d'outils et le serrage de la contre-pointe) ;
- Interrupteur de freinage à deux niveaux (rapide / standard), qui contrôle le temps de freinage de la broche lors de l'arrêt de la machine ;

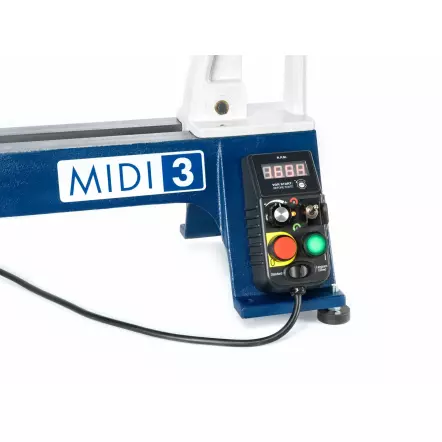

- Boîtier de commande magnétique mobile et centralisé avec affichage numérique de la vitesse ;
- Grande hauteur de pointe de 190 mm ;
- Sens de rotation de la broche avant / arrière, pour le tournage et le ponçage.
** ATTENTION : dans le cas d'un emploi par les personnes gauchères, le tour ne doit être utilisé qu'avec une bague de sécurité de broche ASR EuroLock.
Différences avec les tours à bois MIDI2 PLUS et MIDI-PRO
Caractéristiques | MIDI 2 PLUS | MIDI 3 | MIDI PRO |
|---|---|---|---|
| Poupée principale pivotante | NON | OUI | OUI |
| Poupée principale coulissante sur le banc | NON | NON | OUI |
| Fonction SAFE-START | NON | OUI | NON |
| Hauteur entre le banc et les pointes | 178 mm | 190 mm | 178 mm |
| Distance entre les pointes | 400 mm | 400 mm | 450 mm |
| Diamètre de tournage au-dessus du banc | 355 mm | 378 mm | 355 mm |
| Poids net | 53 Kg | 60 Kg | 65 Kg |
Une fabrication de haute qualité pour repousser les limites du tournage
Le MIDI 3 propose également toutes les caractéristiques haut de gamme de la gamme MIDI :
- des organes entièrement en fonte massive pour absorber toutes les vibrations : poupée principale, poupée fixe, banc et support du porte-outil ;
- un banc extra-large de 30 cm (contre 15 à 25 cm sur des tours classiques), assurant une très grande stabilité pour travailler des pièces lourdes et hautes ;
- un variateur de fréquence de haute qualité pour bénéficier à fond du couple du moteur ;
- Un interrupteur de freinage à 2 étages qui permet de changer la vitesse de freinage selon vos besoins : le niveau "rapide" est idéal pour les petites pièces. Le niveau "normal" pour un temps de freinage plus étalé pour les pièces plus grandes ;
- un variateur de vitesse électronique à affichage numérique avec 3 paliers de vitesses par changement de courroie :
- Plage basse : 60 - 1000 trs/minute,
- Plage moyenne : 150 - 1900 trs/minute,
- Plage haute : 350 - 3700 trs/minute,

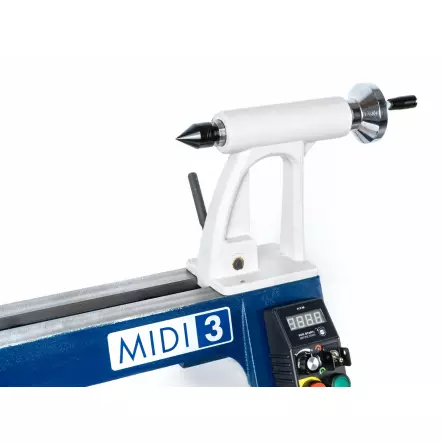

- Un fourreau de contre-pointe de haute qualité pouvant accueillir des mandrins ou bagues de serrages pour contre-pointe de perçage (en option)
Éléments fournis avec le tour
- 1 x Poupée fixe pivotante en fonte grise ;
- 1 x Poupée mobile massive ;
- 1 x Banc extra-large en fonte grise ;
- 1x pointe à quatre griffes CM2 ;
- 1 x Contre-pointe CM2 ;
- 1 x porte-outil longueur 250 mm (diamètre d'axe= 25,4 mm) ;
- 1 x Plateau acier diamètre 95 mm ;
- 1 x Fourreau de poupée mobile CM2, course de 100 mm ;
- 1 x Dispositif d'indexation 24 positions ;
- 1 x Boîtier de commande magnétique mobile avec affichage numérique de la vitesse, avec Sélecteur marche avant/arrière (avec voyant jaune) et interrupteur marche/arrêt rétro-éclairé ;
- 1 x Sélecteur de frein à 2 positions « rapide » / « standard » ;
- 1 x Double cône CM2 (pour le réglage de l'alignement de la broche).
Équipements optionnels -non fournis avec le tour
Le MIDI 3 peut aussi être équipé en plus d'une rallonge de banc, permettant d'étendre la distance entre les pointes pour travailler des pièces plus longues. Il existe 2 rallonges de banc de longueur différente, au choix :
- Rallonge de 280 mm (soit une longueur totale banc + rallonge de 680 mm) : réf. DDBV600 ;
- Rallonge de 600 mm (soit une longueur totale banc + rallonge de 1000 mm) : réf. DDBV280.
SPÉCIFICATIONS TECHNIQUES | |
|---|---|
| Garantie | 5 ans |
| Dimensions (L x p x h ) | 1160 x 420 x 470 mm |
| Puissance moteur absorbée (S1 100%) | 735 W (1 CV) |
| Tension | 230 V |
| Distance entre pointes | 400 mm |
| Diamètre de tournage au-dessus du banc | 378 mm |
| Hauteur entre les pointes | 190 mm |
| Vitesse de rotation | de 60 à 3700 tours / minute |
| Dimensions du porte-outils (longueur x diamètre de l'axe) | 250 x 25,4 mm |
| Nombre de paliers de vitesses | 3 |

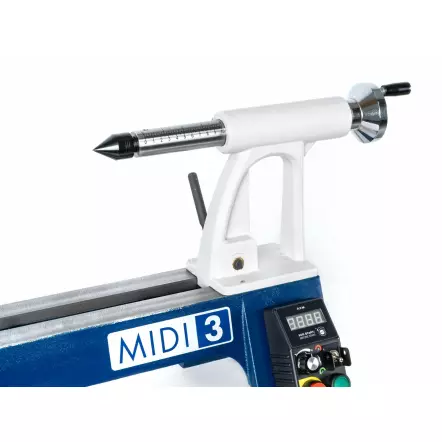

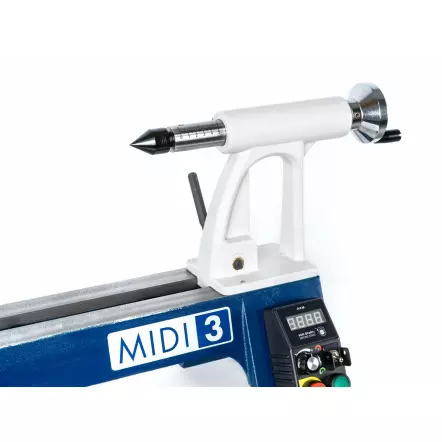

| Course du fourreau poupée mobile avec graduation | 100 mm |
| Matériau poupée fixe, poupée mobile, banc, base de porte-outil | Fonte grise |
| Filetage de la broche | M33 x 3,5 standard |
| Broche avec rainure de sécurité ASR EUROLOCK | Oui |
| Indexeur de positions | 24 positions |
| Inverseur du sens de rotation | Oui |
| Interrupteur de freinage à 2 étages | Oui |
| Poids Net / Brut | 60 Kg / 70 Kg |
| Dimensions de l'emballage (L x l x h) | 800 x 600 x 1030 mm |
