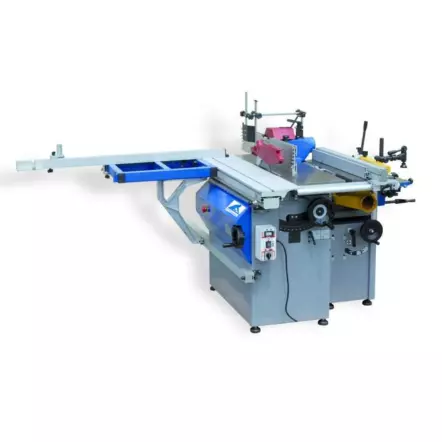

COMB305 - Combinée 5 opérations - Largeur 305 mm - chariot ras de lame - inciseur
Combiné à Bois 5 Opérations - COMB305 JEAN L'ÉBÉNISTE
Caractéristiques et avantages

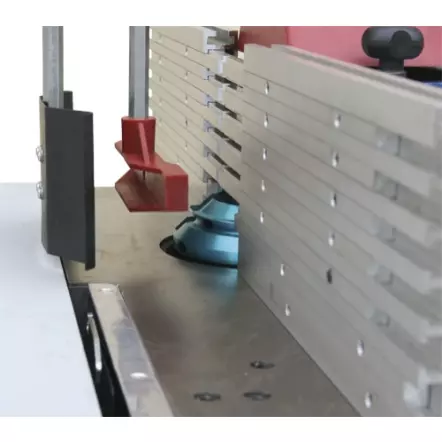

- Cette combinée dispose d'une table en fonte, d'un chariot alu ras de lame avec cadre, d'un inciseur, d'une toupie à 3 vitesses et d'un guide de protection à barrettes.

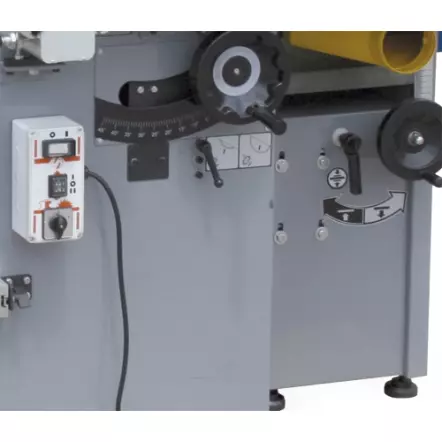

- Le compteur mécanique permet de lire la hauteur de rabotage.
- Elle est destinée aux travaux de dégauchissage, rabotage, sciage, délignage, toupillage, mortaisage (option) et tenonnage.
Fonctionnalités et accessoires fournis avec la machine
- Chariot aluminium ras de lame

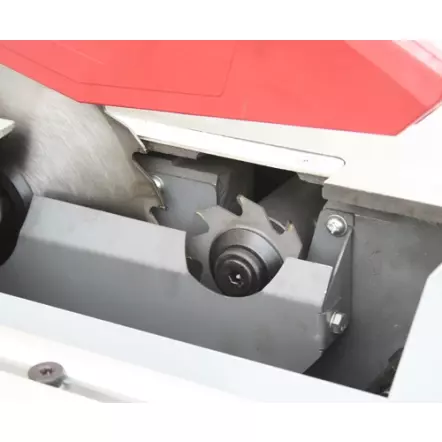

- Inciseur
- Règle télescopique et guide d'onglet
- Guide parallèle

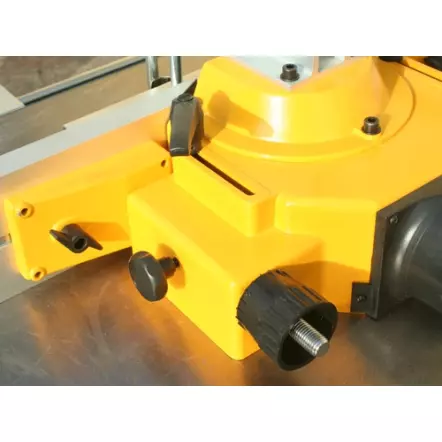

- Éléments de protection pour fonction toupie et guide de travail à l'arbre
- Système de réglage micrométrique des joues

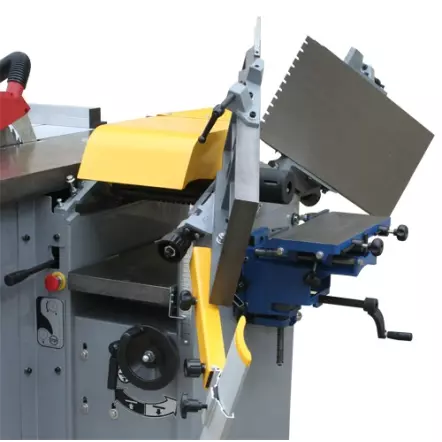

- Tablette à tenonner

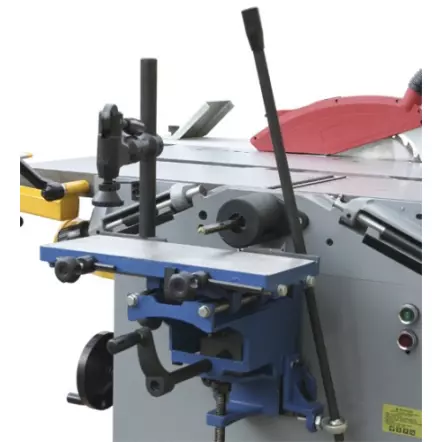

Attention : mortaiseuse uniquement en option
Données techniques
| Moteur Dégau-rabot 230V/50Hz | 2200 W / 3CV |
| Moteur Scie circulaire 230V/50Hz | 2200 W / 3CV |
| Moteur Toupie 230V/50Hz | 2200 W / 3CV |
| DÉGAUCHISSEUSE - RABOTAGE | |
| Long.totale tables dégau | 1500 mm |
| Larg. tables dégau - rabo | 305 mm |
| Long. table rabotage | 600 mm |
| Inclinaison guide de dégau | 0 - 45° |
| Hauteur de rabotage | 190 mm |
| Diamètre de l'arbre | 75 mm |
| Nombre de fers | 3 |

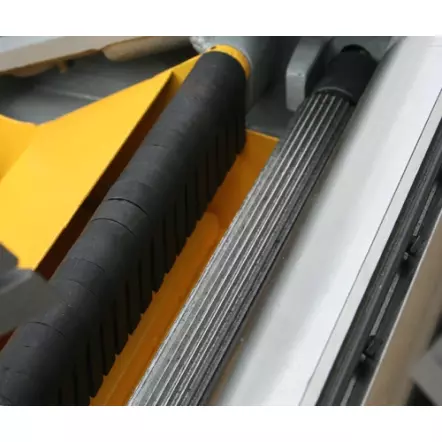

| Vitesse d'avance débrayable | 8 m/min |
| Prise de copeaux max. dégau | 4 mm |
| Prise de copeaux max. rabotage | 3 mm |
| Rotation de l'arbre | 4000 tr/min |
| Diamètre de la buse d'aspiration | 100 mm |
| Hauteur de travail | 850 mm |
| MORTAISEUSE | |
| Mandrin type WESCOTT | 0 - 16 mm |
| Course table verticale | 80 mm |
| Course table horizontale | 160 mm |
| Course profondeur | 100 mm |
| Dimensions table | 368 x 161 mm |
| TOUPIE - TENONNAGE | |
| Dimensions table fonte | 1500 x 300 mm |
| Avec rallonge en tôle laquée | 1825 x 300 mm |
| Dimensions surface de travail | 1825 x 540 mm |
| Diamètre de l'arbre | 30 mm |
| Diamètre du puits | 150 mm |
| Diamètre max. d'outil dans le carter | 165 mm |
| Course / hauteur de l'arbre | 130 / 108 mm |
| 3 vitesses par poulie | 2000 - 4000 - 6000tr/ min |
| SCIAGE | |
| Dimensions chariot en alu | 1500 x 240 mm |
| Dimensions surface de travail | 1500 x 850 mm |
| Dimensions table fonte | 1500 x 300 mm |
| Dimensions cadre de chariot | 600 x 420 mm |
| Régle extensible | jusqu'à 2 m |
| Largeur de coupe au guide // | 610 mm |
| Ras de lame course | 1700 mm |
| Diamètre de la lame | 250 mm |
| Diamètre de l'inciseur | 88 mm |
| Hauteur de coupe à 45° et 90° | 65 et 45 mm |
| Vitesse de la lame | 4050 tr/min |
| Vitesse de l'inciseur | 6300 tr/min |
| Poids total | 445 kg |
