Dégauchisseuse - Raboteuse DG320TS Holzprofi

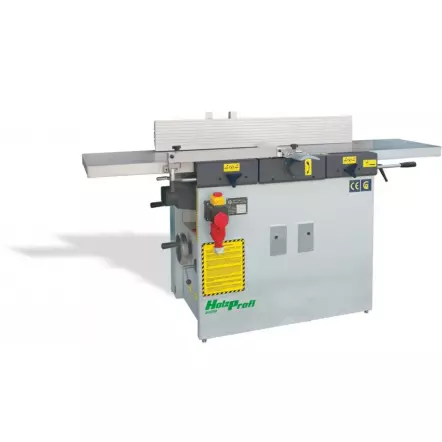

Présentation de la machine :
Cette machine est puissante et stable ce qui procure un travail de grande précision. Le diamètre du fût central à verrouillage direct de la table est complété par une barre de guidage.
Le bâti est en tôle mécano soudé de forte épaisseur et les tables en fonte rectifiée à ouverture à la verticale est facilement changeable de la position dégauchissage en position rabotage.

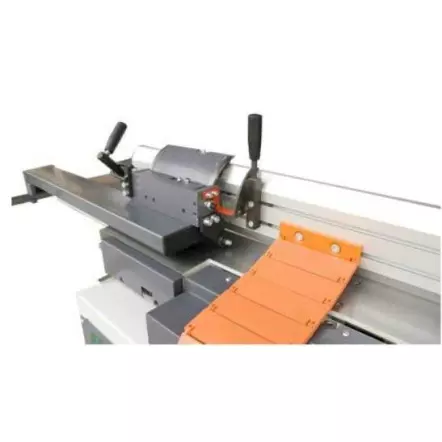

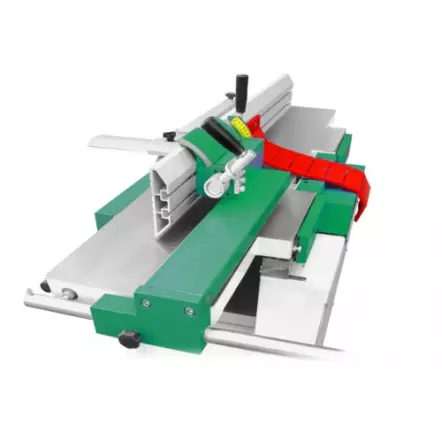

Le guide perpendiculaire inclinable en aluminium de grande longueur est fixé de telle sorte qu’il n’est pas nécessaire de l’enlever pour passer en mode rabotage.
Cette machine possède des tables de dégau à ouverture verticale et d'entrainement réglables par parallélogramme !
Avec sa largeur de 320mm, elle représente une alternative directe à la Holzprofi ADM320 dont elle se distingue par sa table de dégauchissage relevable à la verticale, ainsi que par son système d'ajustement des tables par parallélogramme et non par charnières.
Celui-ci permet d'obtenir un alignement parfait entre les tables d'entrée et de sortie, les rendant coplanaires, gage d'une qualité de finition supérieure.
Fabriquée en Europe, il s'agit d'une machine-outil semi-professionnelle d'une très belle qualité quant à son usinage et le rendu de son travail.
La machine est livrée avec fers montés et affûtés.
Mortaiseuse à mèche en option :
Référence : DG320TS320-LL / Dimensions table en fonte : 470x250 / Capacité du mandrin : 0-16 / Hauteur de mortaisage max au-dessus de la table : 120 / Course longueur : 160 / Course trans : 160 / Poids kg : 55.
Schémas Techniques et dimensions de la machine :
Présentation vidéo de la machine :
Données techniques (fabrication européenne) :
|
Longueur de la table dégauchissage
|
1 500mm
|
|
Largeur de la table dégauchissage
|
320mm
|
|
Longueur de la table rabotage
|
700mm
|
|
Largeur dégauchissage max
|
320mm
|
|
Hauteur de rabotage max
|
225mm
|
|
Ø de l’arbre
|
100 mm
|
|
Ø rouleaux d’avance
|
40mm
|
|
Vitesse de rotation de l’arbre
|
4 500 t/min
|
|
Vitesse d’avance débrayable
|
8
|
|
Nombre de fers
|
3
|
|
Prise de copeaux
|
5 en dégau / 4 en rabot
|
|
Dimensions guide de dégauchissage (L x h)
|
1 100 x 155mm
|
|
Hauteur de travail
|
1 050mm
|
|

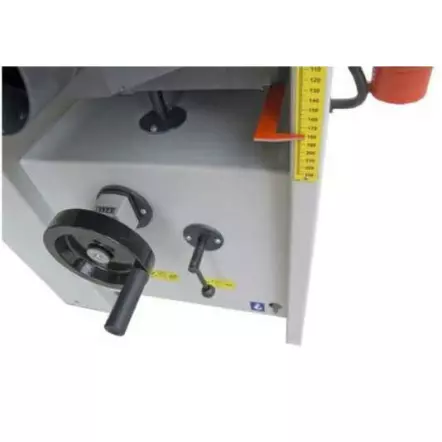

Lecture de la hauteur
|
Mécanique
|
|
Pupitre de commande supérieur
|
Oui
|
|
Ø buse d’aspiration
|
120mm
|
|
Inclinaison du guide dégauchissage
|
0 – 45°
|
|
Puissance moteur 230v / 50Hz
|
3kw / 4cv
|
|
Poids
|
405 kg
|
|
Encombrement (L x l x h)
|
1 520 x 650 x 1 050mm
|
|
Colisage
|
1 800 x 980 x 1 200 – 405 kg |
