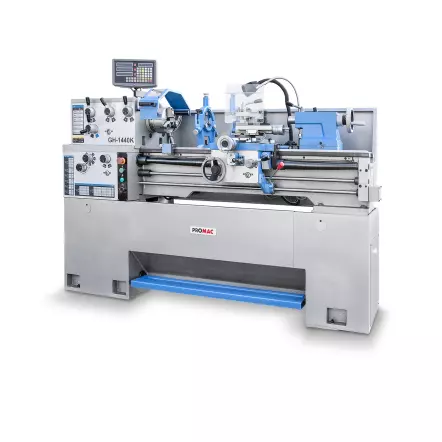

PROMAC - GH-1440KT Tour à métaux 400V 2200W - Entre pointes 1015 mm
Tour à métaux sur socle GH-1440K-T | PROMAC
Vidéo de présentation :
Caractéristiques principales et avantages du tour à métaux :
- Puissant moteur asynchrone de 2200 W
- Entre pointes 1015 mm

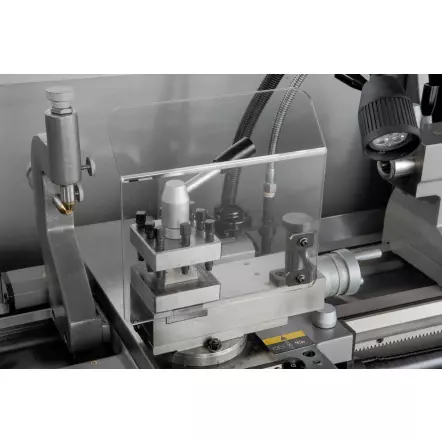

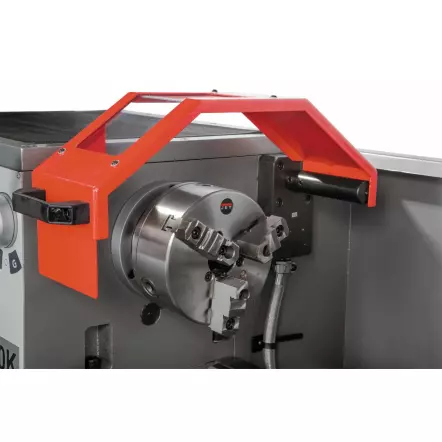

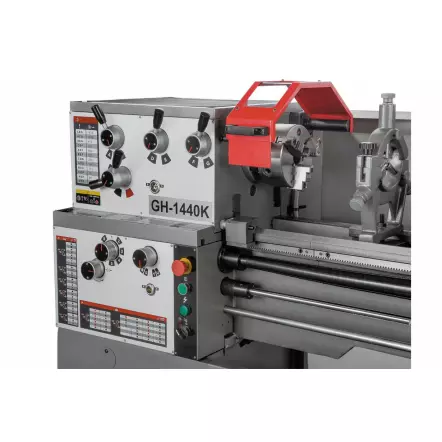

- Protecteur mandrin et interrupteur d'arrêt d'urgence

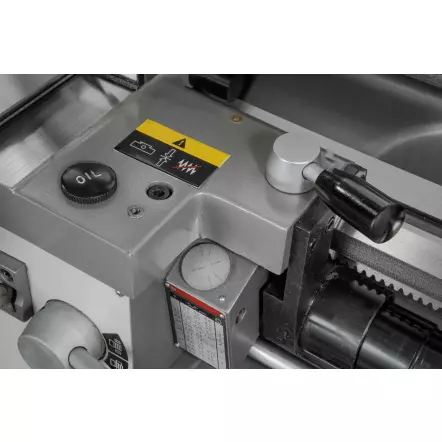

- Système de lubrification intégré
- Equipé d'un panneau numérique pour les axes X, Y et Z

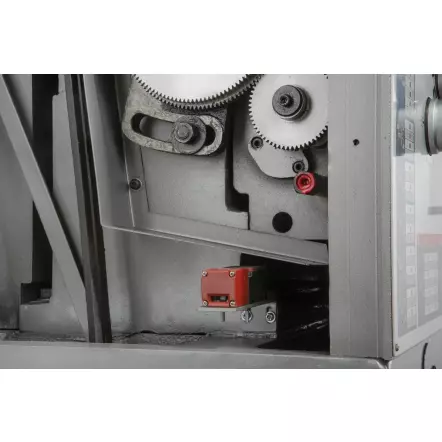

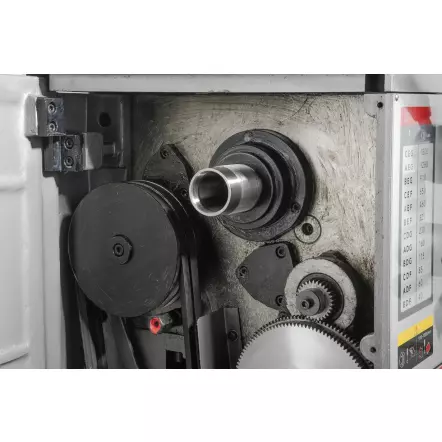

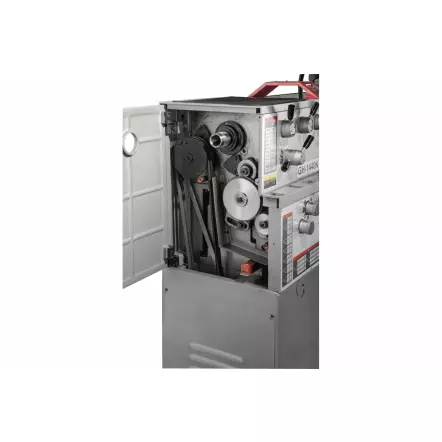

- Tous les engrenages tournent en permanence dans un bain d'huile

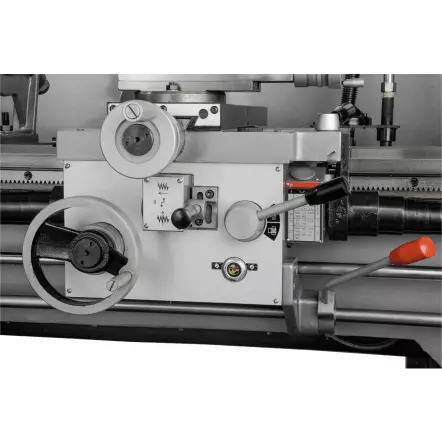

- Avance longitudinale et transversale
- Butée longitudinale avec réglage de précision

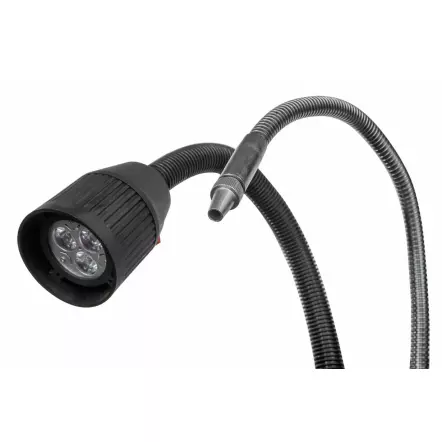

- Lampe de travail LED

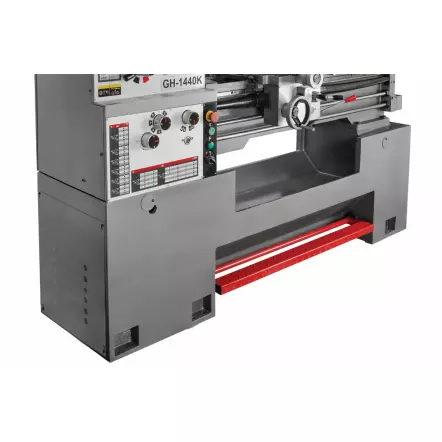

- Frein à pied avec interrupteur électrique
- Bâti en fonte
- Socle inclus
Contenu de la livraison :
- Socle de machine en fonte grise
- Vérins de niveau
- Bac à copeaux
- Carter de protection

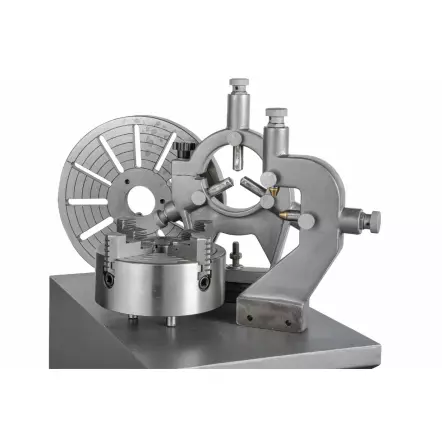

- Mandrin universel à 3 mors 160 mm
- Plateau circulaire 200 mm
- Plaque de fixation 300 mm

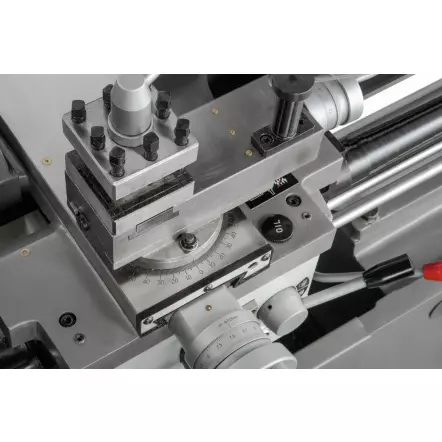

- Porte-outils (4)

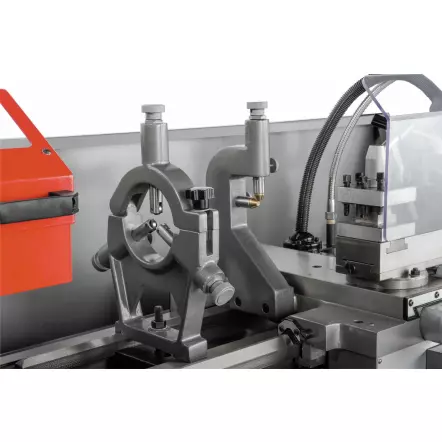

- Lunette fixe
- Lunette mobile
- Frein à pied
- Dispositif de refroidissement
- Lampe de travail LED
- Jeu de roues de rechange
- 2 Pointes fixes CM-3
- Réducteur CM3/ CM5
- Compteur de filetage
- Outils de travail dans un coffret
- Burette à huile
- Mode d’emploi
- Liste des pièces de rechange
Consignes de sécurité :
- Ce tour à métaux convient seulement au tournage et au perçage des matières synthétiques et des métaux usinables.
- Avant la mise en service de la machine, il faut graisser tous les points d’huilage et veiller à ce que tous les réservoirs à lubrifiants soient à niveau.
- La machine est livrée complètement assemblée.
- Vérifiez que toutes les fixations sont serrées.
- Tous les points de lubrification de la machine doivent être lubrifiés avant la mise en service.
- L'utilisation de rallonges électriques est fortement déconseillée. Essayez de placer la machine près de la source d'alimentation. Si une rallonge électrique s'avère nécessaire, assurez-vous de son bon état. Une rallonge trop courte cause des chutes de tension entraînant une perte d'alimentation et une surchauffe. Utilisez uniquement des rallonges électriques H07RN-F, avec des câbles de 1,5 mm2 ou plus. La longueur totale du cordon ne doit pas dépasser 18 mètres. Les rallonges électriques et les fiches doivent être exempts de défauts.
SPECIFICATIONS TECHNIQUES |
|
|---|---|
|
Puissance moteur |
2,2 kW (3 CV) S1 |
| Tension | 400V ~3PH/50Hz |
| Courant électrique | 5 A |
| Raccordement (H07RN-F) | 4x1,5mm² |
| Niveau de pression sonore (selon EN ISO 11202) | Marche à vide (vitesse max) LpA 78,4 dB(A) |
| Entre pointes | 1015 mm |
| Largeur du banc | 260 mm |
| Hauteur de pointe | 178 mm |
| Diamètre de tournage s/banc | 360 mm |
| Diamètre tournage s/chariot | 210 mm |
| Diamètre tournage s/pont | 520 mm |
| Diamètre lunette fixe | 5 - 90 mm |
| Diamètre lunette mobile | 10 - 70 mm |
| Course du chariot supérieur | 98 mm |
| Course chariot transversal | 175 mm |
| Taille maximum des outils | 16 x 16 mm |
| Alésage de la broche | 38 mm |
| Cône morse | CM-5 |

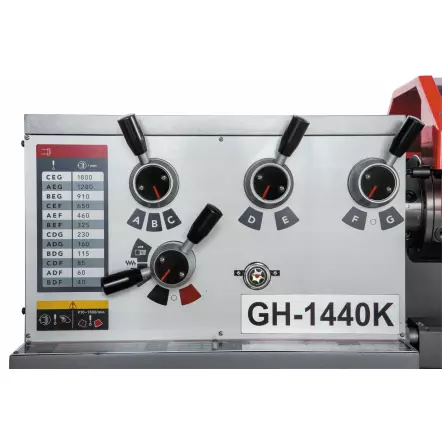

| Nombre de vitesses de broche | 12 |
| Plage de vitesses de la broche | 40 ~ 1800 tr/min |

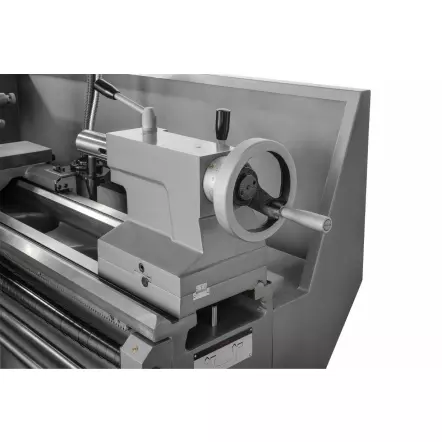

| Cône morse poupée mobile | CM-3 |

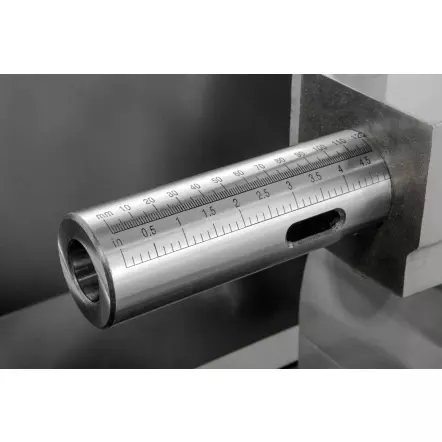

| Course poupée mobile | 120 mm |
| Nombre d'avance longitudinale | 41 |
| Plages d'avance | 0,043-0,653 tr/mm |

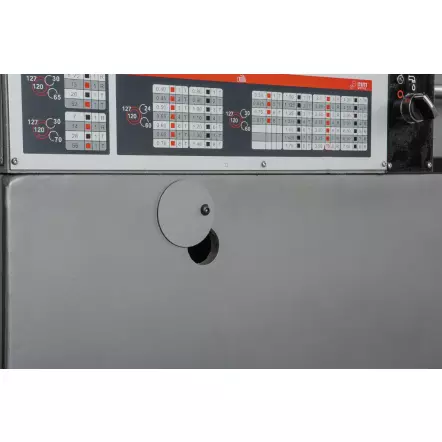

| Nombre de filtage en pouces | 28 |
| Plage filetage en pouces | 4 - 56 TPI |
| Nombre de filetage métrique | 37 |
| Plage de filtetage métrique | 0,4 - 7 tr/mm |
| Pas de la vis mère | 4 mm |
| Réservoir liquide de refroidissement | 15 Litres |
| Dimensions (L x l x H) | 1930 x 765 x 1250 mm |
| Poids Net | 959 kg |
