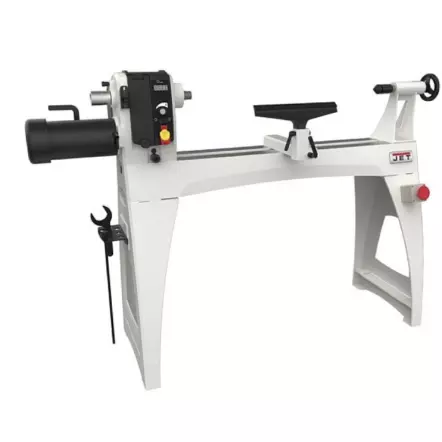

JET - JWL-1840EVS-M Tour à bois sur piétement avec variateur de vitesses - Entre-pointes 1000 mm - 230V 1,5 kW (2 CV) S1
JET | Tour à bois sur socle JWL-1840EVS
NOTICE : http://JWL-1640EVS_CE Manual EN_DE_FR_frbl20161004.pdf
Présentation :
- Sa tête fixe et pivotante sur 360°, vous donnera la possibilité de réaliser toutes sortes de pièces dont le diamètre dépasse les capacités dans l’axe du banc.
- Doté d’un grand nombre d’accessoires (en option), votre travail n’aura pas de limite.
- Equipé d’un nez de broche au standard européen, tous vos anciens accessoires en M33x3,5 s’y adapteront.
- Son piètement en fonte lui donnera une assise parfaite.
- Les patins réglables en hauteur garderont ce tour parfaitement de niveau pour une géométrie du banc parfaite.
Caractéristiques et avantages :
- La hauteur de la machine peut être ajustée de manière ergonomique grâce aux pieds de levage en fonte de 100 mm et aux patins de nivellement fournis.

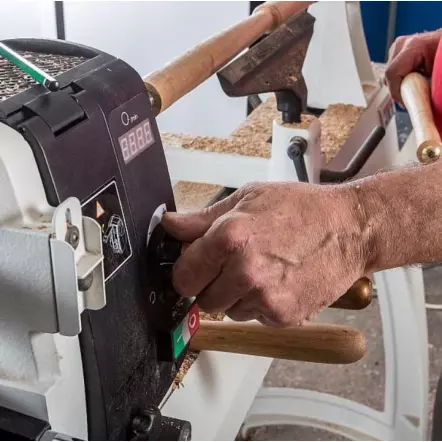

- Bouton d'arrêt d'urgence qui peut être positionné librement avec un aimant sur le plateau de la machine.
- Pour une polyvalence maximale, la poupée peut être ajustée sur tout le banc de la machine et tournée à 360 °.
- La broche principale est fixée sur 3 points pour plus de rigidité et de résistance.
- Vitesses réglables en continu de 40 à 3200 tr / min sur 2 niveaux de courroie via un convertisseur de fréquence.
- Contre-poupée avec filet trapézoïdal robuste, broche avec clavette protégée contre la rotation, avec échelle en mm.
- Serrage à double coin pour support en acier à main et bras d'extension, résilient, efficace, maintient solidement la position.
- Verrou de broche pour le changement à deux mains du disque de serrage et du mandrin de tour.
- L'indexage avec 36 positions intégrées dans la poulie permet une multitude de travaux décoratifs.
Livraison :
-
Bâti de machine avec support d’outils et contre-pointe
-
Support d'outil 350 mm
-
Pieds de machine en fonte grise
-
Pointe d'entraînement r
-
Contre-pointe tournante
-
Contre-pointe tournante avec cône
-
Goupille d’arrêt pour contre-pointe tournante
-
Ejecteur
-
Plateau circulaire 75mm (monté sur le tour)
-

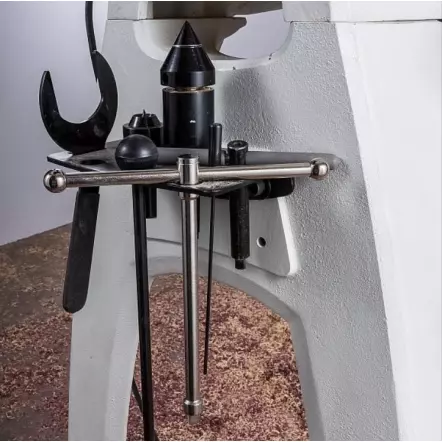

Console pour support d’outils
-
Clé à fourche pour plaque de fixation
Garantie :
- Garantie de 2 ans, possibilité de 1 an supplémentaire en enregistrant la machine sur le site Promac.fr
Données techniques :
- Diamètre de tour au-dessus de la feuille : 470 mm
- Ecartement des pointes : 1025 & 970 mm
- Niveaux de courroie : 2
- Plage de vitesse L : 40-1200 T/min
- Plage de vitesse H : 100-3200 T/min
- Nez de broche : M33x3.5
- Cône de broche : CM2
- Alésage broche : 9,5 mm
- Division de l’arbre : 36 x 10°
- Poupée-fixe pivotante : 0°, 30°, 60°, 90°, 120°, 180°, 270°
- Contre-poupée en cône : CM2
- Fourreau de contre-poupée avec perçage : 9 mm
- Perçage à la broche de contre-poupée : 108 mm
- Hauteur support : 1000 mm
- Hauteur support avec pieds chevalets : 1100 mm
- Dimensions de la machine (Lxlxh) : 1854x508x1334 mm
- Poids net : 170 kg
- Voltage : 1~230V, PE, 50Hz
- Puissance : 1,5 kW (2 CV) S1
- Courant électrique : 8 A
- Raccordement (H07RN-F) : 3x1,5mm²
- Fusible du secteur électrique : 16A
- Niveau de pression sonore (selon EN ISO 11202) : Marche à vide LpA 72,5 dB(A) / Usinage LpA 78,4 dB(A)
- Les indications données sont des niveaux de bruit et ne sont pas forcément les niveaux pour un travail sûr. Ainsi l’utilisateur doit estimer les dangers et les risques possibles.
